PRODOTTO COMBO RECESSED

COMBO RECESSED - 5112 L 1500 mm

Richiedi informazioni
Codici
Colori

  • Bianco X=2

  • Silver X=4

  • Omologazioni (CE)


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • CL classe di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe III

    Apparecchio funzionante con bassissima tensione di alimentazione (12V, 24V).

  • INCASSO
    A PARETE

    IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP66 - INCASSO A PARETE

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    6 Protetto contro le ondate

  • INCASSO
    A TERRA

    IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP67 - INCASSO A TERRA

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    7 Protetto contro l’immersione

Note

Cod. A75 alimentatore IP67
Gli apparecchi vengono forniti completi di cassaforma

Incasso a terra

Incasso a parete

Simbolo che indica la temperatura delle superfici toccabili

L’apparecchio necessita di alimentatore remoto elettronico (fornito) IP67 / IP68

Predisponibile per fila continua con CN 51 e PT 51

Su richiesta

Su richiesta

Apparecchio calpestabile max 500 Kg

Energia di impatto (J):
20

CN 51

ACCESSORIO
sistema di congiunzione IP68 H2O STOP a 2 poli per cavo Ø 5,8 / 6,9 mm - 176 x 30 x 20 mm

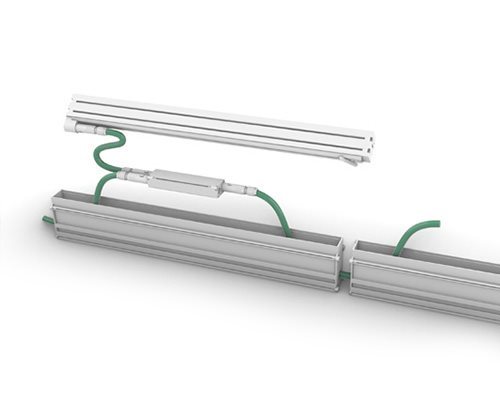

COMBO SYSTEM

L’apparecchio combo può essere installato in fila continua per una lunghezza illimitata.
La connessione è facile e sicura con gli accessori da noi forniti.

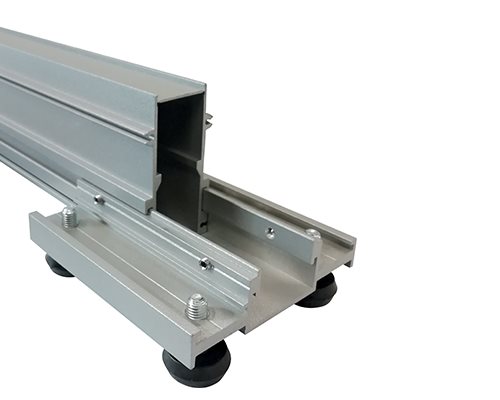

PT51

ACCESSORIO
accessorio per mettere a livello più apparecchi in fila continua a terra.

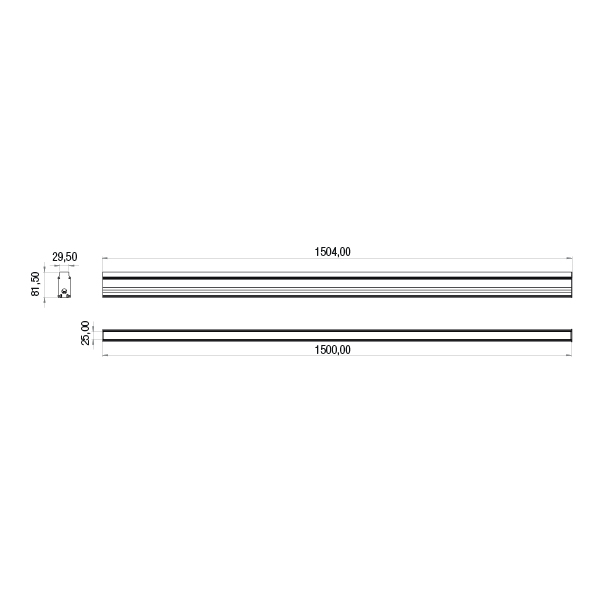

Scheda Tecnica

COMBO RECESSED

5112 L 1500 mm

COMBO INCASSO LINEARE TRIMLESS A TERRA O A PARETE.
Cassaforma obbligatoria

Codice
specifico		 Lampada Potenza Tensione Flusso
luminoso *		 Attacco Temperatura Temperatura
superficie		 Zona
installazione CEI **		 Angolo Ottica Fotometria Disegno
tecnico		                  Note
5112.66X LED 45W 24V 5550 lm 4000 K <40°C 2
5112.67X LED 45W 24V 5250 lm 3000 K <40°C 2
Codice
specifico		 Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.

✕

incasso / COMBO RECESSED
