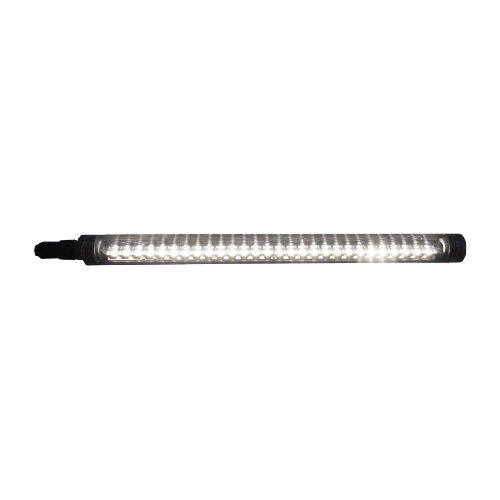

PRODOTTO AXEL

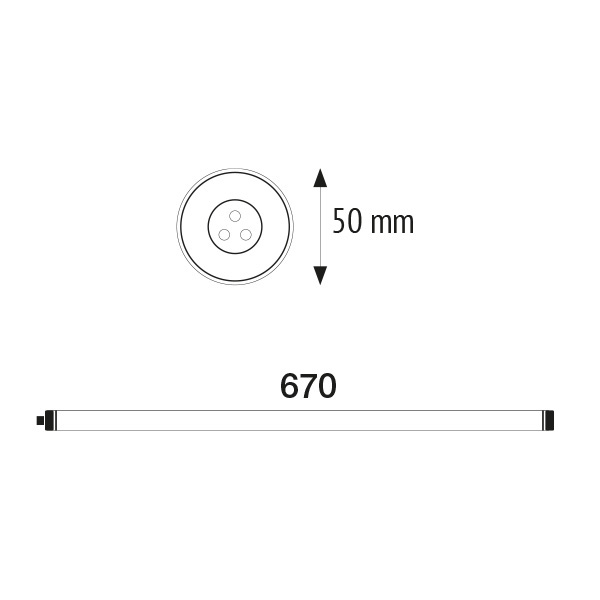

AXEL - 7590 L 670 mm

Richiedi informazioni
Codici
Colori

  • Nero X=3

  • Omologazioni (CE)


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • CL classe di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe II

    Apparecchio con doppio isolamento elettrico. Non necessita di collegamento al circuito di terra dell’impianto elettrico generale.

  • IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP65

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    5 Protetto contro i getti d’acqua

Note

I KIT di sospensione e i KIT da plafone o parete sono forniti come accessori.
Apparecchio con sistema ottico UGR<19 adatto ad illuminazioni architetturali e per uffici

Installazione a sospensione

Installazione a soffitto

Installazione a parete

LED:
Led a tensione di rete 220/240V 50/60Hz. Connessione diretta alla rete di alimentazione senza necessità di alimentatore.

DS 80

ACCESSORIO
KIT cavi di sospensione
ST 80

ACCESSORIO
KIT accessori a plafone o a parete

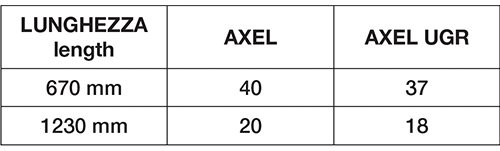

NUMERO MASSIMO DI APPARECCHI IN FILA CONTINUA

Scheda Tecnica

AXEL

7590 L 670 mm

Apparecchio singolo
Diffusore trasparente

Codice
specifico		 Lampada Potenza Tensione Flusso
luminoso *		 Attacco Temperatura Temperatura
superficie		 Zona
CEI **		 Angolo Ottica Fotometria Disegno
tecnico		                  Note
7590.6TRX LED CRI80 16W 1750 lm 4000 K
7590.7TRX LED CRI80 16W 1660 lm 3000 K
Codice
specifico		 Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.

✕
