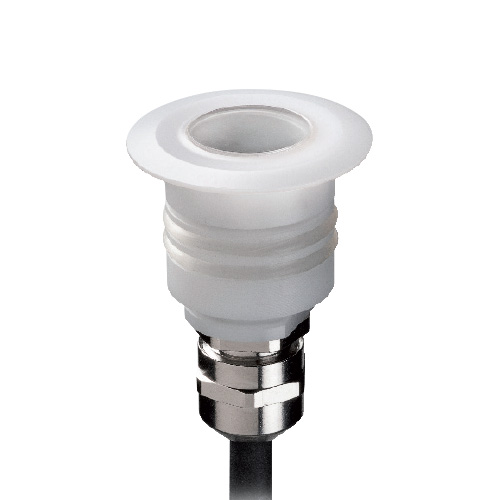

PRODOTTO OCEAN

OCEAN - 4308 Resina acetalica

Richiedi informazioni
Codici
Colori

Non sono previste colorazioni per il prodotto.

  • Omologazioni (CE)


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • CL classe di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe III

    Apparecchio funzionante con bassissima tensione di alimentazione (12V, 24V).

  • IP grado di protezione

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP67

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    7 Protetto contro l’immersione

Note

NB Distanza tra driver e proiettore: max 20 mt

Incasso a parete

Temperatura di esercizio -40°C  +50°C

Entrata singola cavi di alimentazione

LED:
L’apparecchio necessita di alimentatore remoto elettronico (fornito solo su richiesta)

La cassaforma deve essere installata a filo terreno, prevedendo ghiaia di drenaggio per almeno 30 cm.

CS 08:
Cassaforma in PMMA per incasso a parete Ø 38 mm - h 80 mm

Energia di impatto (J):
20

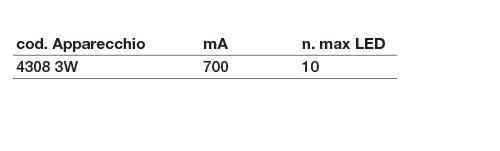

cod. A04 - alimentatore IP20

Scheda Tecnica

OCEAN

4308 Resina acetalica

Apparecchio da incasso a parete 70°

Codice
specifico		 Lampada Potenza Tensione Flusso
luminoso *		 Attacco Temperatura Temperatura
superficie		 Zona

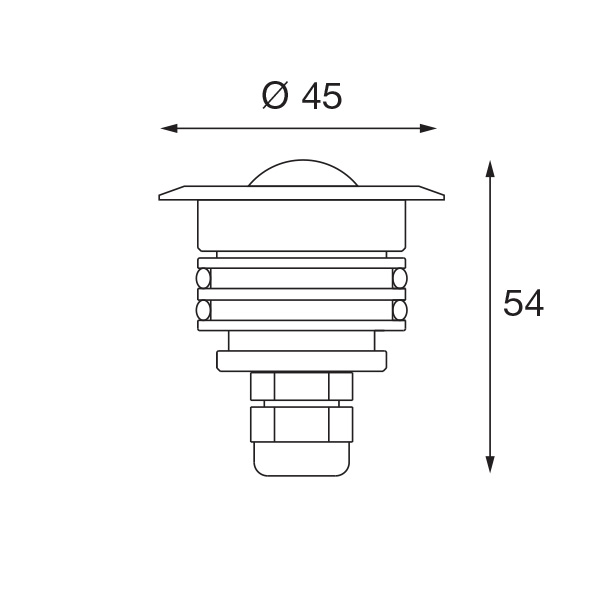

CEI **		 Angolo Ottica Fotometria Disegno
tecnico		                  Note
4308.66X LED CRI85 3W 320 lm 4000 K 70°
4308.67X LED CRI85 3W 300 lm 2700 K 70°
Codice
specifico		 Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.

✕
