Incasso a terra
Incasso a parete
Simbolo che indica la temperatura delle superfici toccabili
Temperatura di esercizio -40°C +50°C
Entrata singola cavi di alimentazione
LED:
L’apparecchio necessita di alimentatore remoto elettronico (fornito solo su richiesta)
Apparecchio calpestabile
La cassaforma deve essere installata a filo terreno, prevedendo ghiaia di drenaggio per almeno 30 cm.
CS 04:
Cassaforma in ABS per incasso a terra Ø 80 mm - h 98 mm - Ø foro 35
CS 08:
Cassaforma in PMMA per incasso a parete Ø 38 mm - h 80 mm
Energia di impatto (J):
20

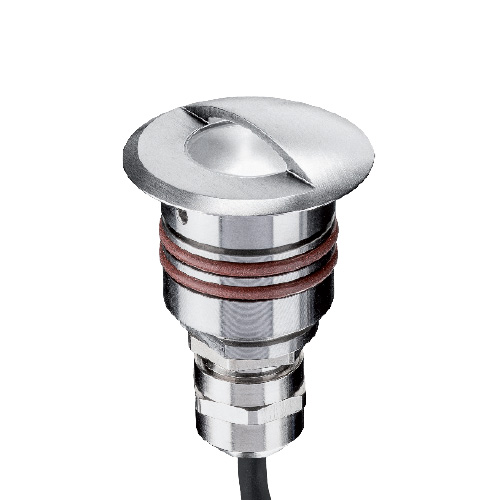

Apparecchio segnapasso da incasso a terra o a parete con calotta anti abbagliamento 70° (calpestabile)
Codice specifico |

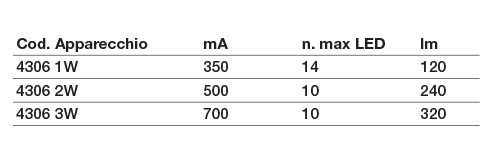

Lampada | Potenza | Tensione | Flusso luminoso * |
Attacco | Temperatura | Temperatura superficie |
Zona CEI ** |

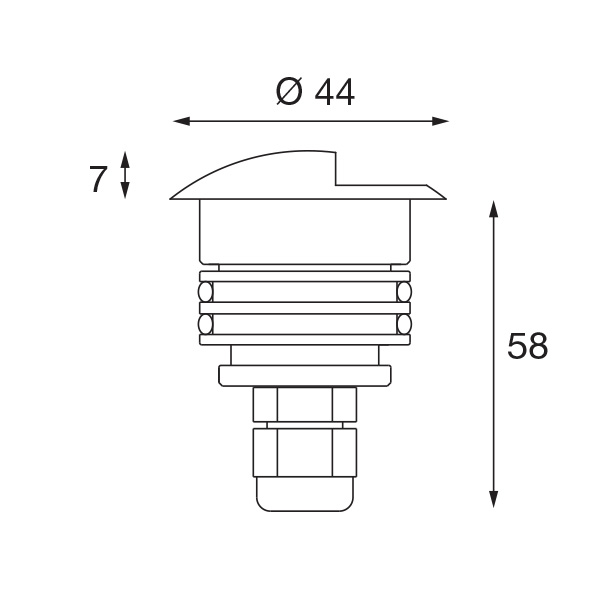

Angolo Ottica | Fotometria | Disegno tecnico |
Note |
---|---|---|---|---|---|---|---|---|---|---|---|---|
4306.66X | LED CRI85 | 1-2-3W | 4000 K | <40° | 2![]() |
70° | ||||||
4306.67X | LED CRI85 | 1-2-3W | 2700 K | <40° | 2![]() |
70° |
Codice specifico |
Fotometria |
---|---|
2065.660 | Zip - 175 MB |
2065.670 | Zip - 175 MB |
visualizza non disponibile
* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada
