PRODOTTO GLAM MINI

GLAM MINI - 3851 MINI

Richiedi informazioni
Colori
  • Nero X=3

  • Silver X=4

  • Omologazioni


    Marcatura CE

    Tutti I prodotti sono conformi alle norme EN 60598-1 e alle parti seconde applicabili nonchè alle norme EMC applicabili. La marcatura CE , applicata sugli articoli, testimonia la conformità alle direttive Europee: 73/23 CEE, 93/68 CE, 2006/95/CE, 2014/35/UE (direttiva di bassa tensione) 89/336 CEE , 93/68 CE, 2004/108/CE, 2014/30/UE (direttiva di compatibilità elettromagnetica).

  • Grado di protezione IP

    Il grado di protezione degli apparecchi di illuminazione viene indicato dalla sigla IP (international protection) seguita da due cifre di cui, la prima indica il grado di protezione contro l’ingresso dei corpi solidi e la seconda dei liquidi. Esempio: IP54 indica che l’apparecchio ha protezione 5 contro la penetrazione di solidi e 4 contro la penetrazione d’acqua.


    IP65

    Protezione dai solidi - Prima cifra IP
    6 Stagno contro la polvere
    Protezione dai liquidi - Seconda cifra IP
    5 Protetto contro i getti d’acqua

  • Infiammabilità del piano d'appoggio

    Classificazione secondo l’infiammabilità del piano d’appoggio.


    L’apparecchio è idoneo all’installazione su superfici normalmente infiammabili (temperatura sulla base d’appoggio < 90°C).

  • Grado di isolamento elettrico

    Classificazione secondo il grado di isolamento elettrico.


    Classe III

    Apparecchio funzionante con bassissima tensione di alimentazione (12V, 24V).

Note

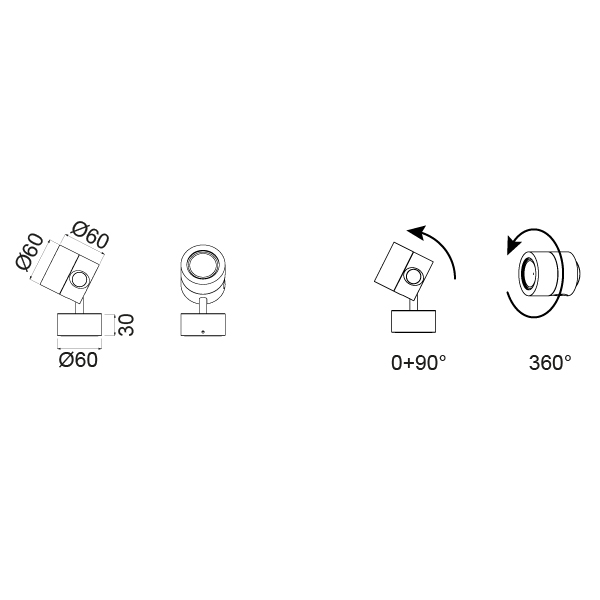

La base del proiettore GLAM può essere ruotata di 360° sul piano di montaggio al momento dell’installazione. L’apparecchio è fornito di uno snodo che consente l’inclinazione manuale della testa di 90°.
GLAM è disponibile in varie ottiche a 24°, 38°.

Installazione a parete

Installazione a soffitto

Installazione a terra

Entrata singola cavi di alimentazione

LED:
L’apparecchio necessita di alimentatore remoto elettronico (fornito solo su richiesta)

Energia di impatto (J):
5

Distanza minima di installazione dagli oggetti illuminati.

Schemi di collegamento

SINGOLO

GLAM MINI
350 mA per 1 apparecchio Cod. DP 44

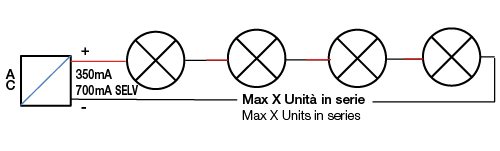

COLLEGAMENTO IN SERIE

GLAM MINI
350 mA 2…4 apparecchi Cod. DP 42

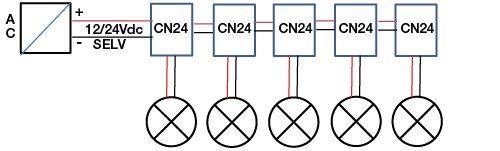

COLLEGAMENTO IN PARALLELO


Il numero di unità dipende dalla potenza del driver impiegato e dalla lunghezza dei cavi

GLAM MINI
350 mA 1…5 apparecchi Cod. D 33 + CN 24* (per ogni faretto)
350 mA 1…8 apparecchi Cod. D 16 + CN 24* (per ogni faretto)
(*) CN 24 va regolato secondo il manuale di istruzioni.

Scheda Tecnica

GLAM MINI

3851 MINI


Codice
specifico
Lampada Potenza Tensione Flusso
luminoso *
Attacco Temperatura Temperatura
calotta
Temperatura
vetro
Zona
CEI **
Angolo Ottica Fotometria Disegno
tecnico
Classe
energetica
                 Note
3851.66.24X LED CRI80 5,4W 24V 710 lm 4000 K 24°

Classe energetica

Selezionare la lingua:

3851.66.38X LED CRI80 5,4W 24V 710 lm 4000 K 38°

Classe energetica

Selezionare la lingua:

3851.67.24X LED CRI90 5,4W 24V 630 lm 3000 K 24°

Classe energetica

Selezionare la lingua:

3851.67.38X LED CRI90 5,4W 24V 630 lm 3000 K 38°

Classe energetica

Selezionare la lingua:

Codice
specifico
Fotometria
2065.660 Zip - 175 MB
2065.670 Zip - 175 MB

visualizza     non disponibile

* Il flusso luminoso si riferisce all'uscita led e non all'emissione dell'intera lampada

** Norma tecnica CEI per apparecchi interrati

Richiedi informazioni

Norma tecnica CEI EN 60598-2-13 per apparecchi interrati

Il significato della numerazione riportata nel catalogo, a fianco dei dati di lampada degli apparecchi interrati, è derivato dalla “GUIDA ALLA BUONA INSTALLAZIONE” riportata nell’allegato A della norma EN 60598-2-13. Si invita l’installatore a consultare e tenere in considerazione tale norma nonché le norme di impianto applicabili e vigenti.

Non carrabile

Apparecchio non carrabile.

Non calpestabile

Apparecchio non calpestabile.
